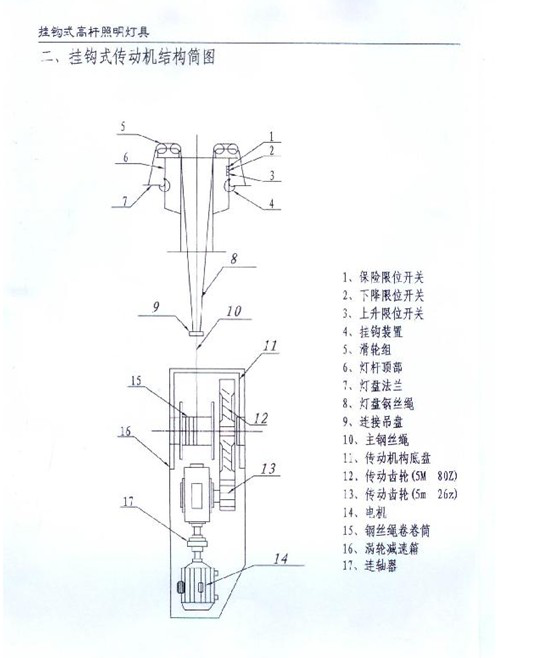

高杆灯安装示意图

高杆灯安装简易说明



特别说明:安装高杆灯必须要专业安装人员操作,(由懂电路和行程开关原理,有实际安装经验人员具体操作)本安装简易说明仅供参考:

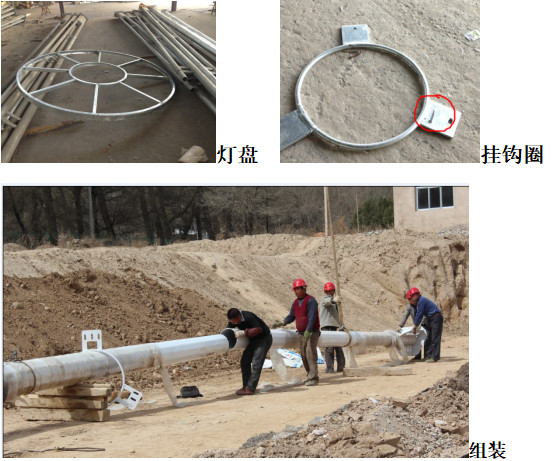

1.灯杆组装

   灯杆在套接前,先把灯盘套进灯杆,再把挂钩圈套进灯杆。否则灯杆套接后,挂钩圈和灯盘没有办法套进灯杆。(注意挂钩圈在灯盘的上方,挂钩圈上焊接有半圆圈的朝上,对着灯杆的顶部。从灯杆顶部放入1根铁丝,连着每节灯杆,从灯杆底部门框出来,便于穿主钢丝绳。)

灯盘和挂钩圈套好后,注意灯杆焊缝位置一致,把灯杆每节插好。

1

2.用葫芦和钢丝绳把灯杆的插节拉紧

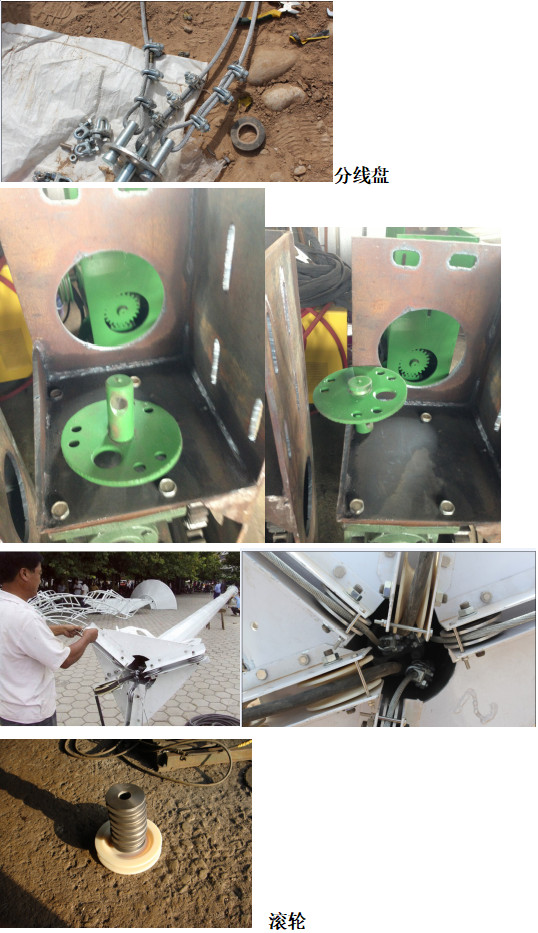

3.安装滑轮、钢丝绳和电缆

  灯杆插接好后,先把3根副钢丝绳和主电缆用卡扣固定在分线盘上,主电缆从分线盘孔中穿出,保持往下1.8米左右,在分线盘下面用卡扣卡住主电缆。分线盘下面是固定主钢丝绳,扣好电缆和钢丝绳,把分线盘从灯杆顶部放进灯杆,扣主钢丝的那头往下,用铁丝把主钢丝绳引到灯杆底部,一头固定在升降机的卷筒上。

  分线盘放进灯杆后安装滚轮,6个钢丝绳滚轮,1个大的是电缆滚轮。

  装好滚轮后,把钢丝绳和电缆放进对应的滚轮内。检查每个滚轮是不是能正常转动。

2

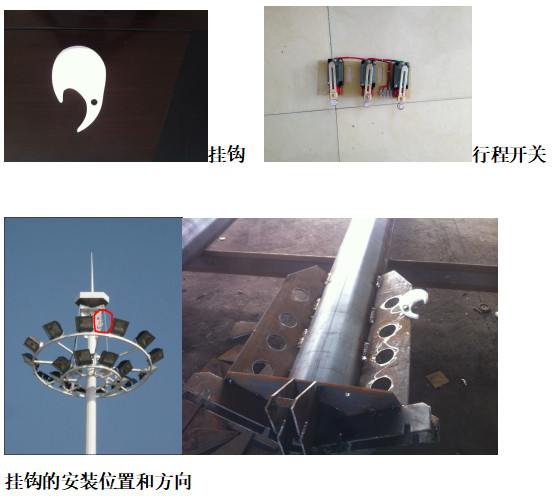

4.安装挂钩、行程开关

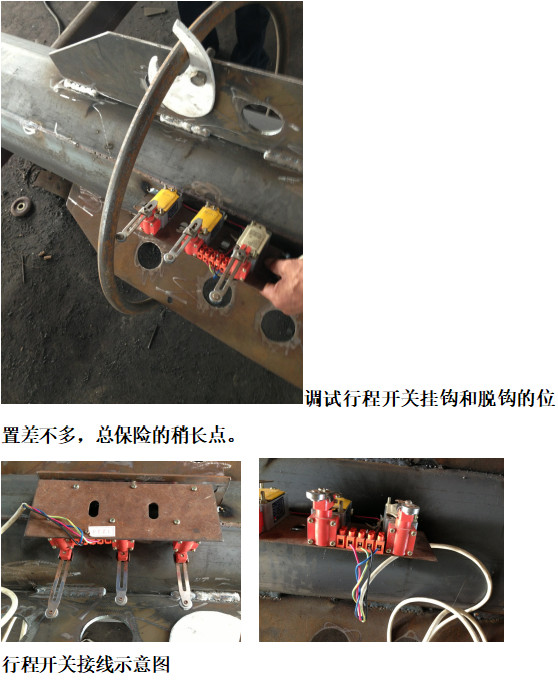

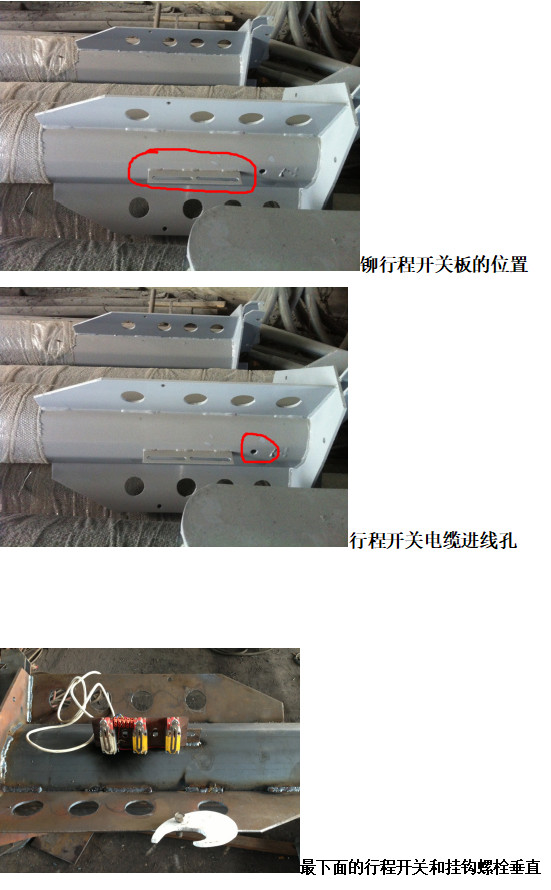

  安装3个挂钩,把行程开关板固定在灯杆上,保证最下面的行程开关和挂钩的螺丝垂直(见下图)。3个行程开关分别是:最下面是挂钩,中间是脱钩,最上面是总停(保险)。

  用挂钩圈人工碰行程开关,调试限位(见下图)。总保险的行程开关要略长点。行程开关电缆线从穿线孔穿进灯杆内(见下图),行程开关线不可跟主电缆搅在一起,要靠灯杆内壁往下到电器板。

3



4

5


5.安装防水罩和避雷针

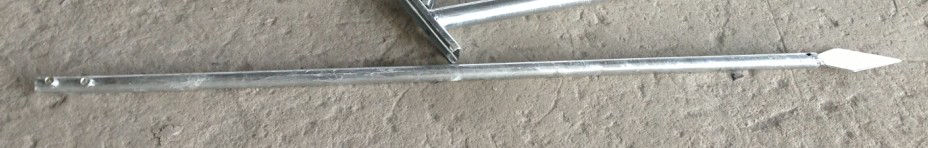

避雷针

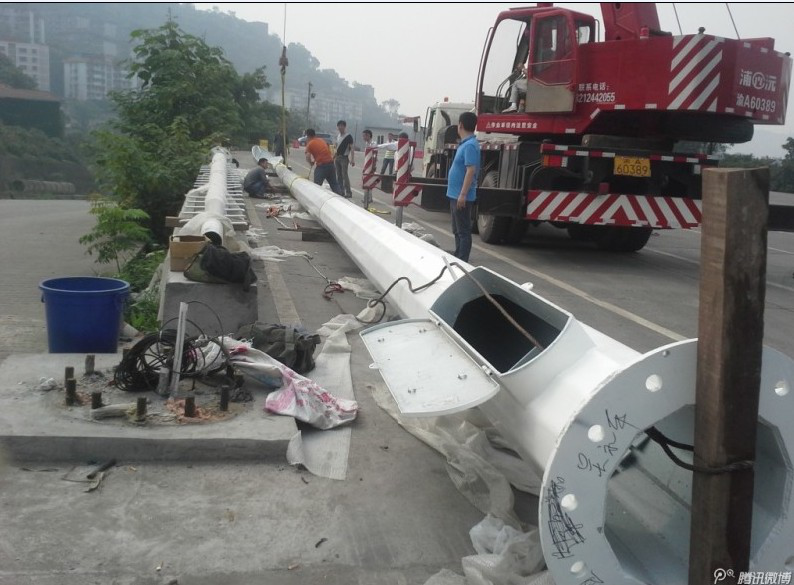

6吊装,固定灯杆

  吊装灯杆时,灯杆周围的人必须离开,撤到安全地带。灯杆放入地脚螺栓后用螺母固定好。5

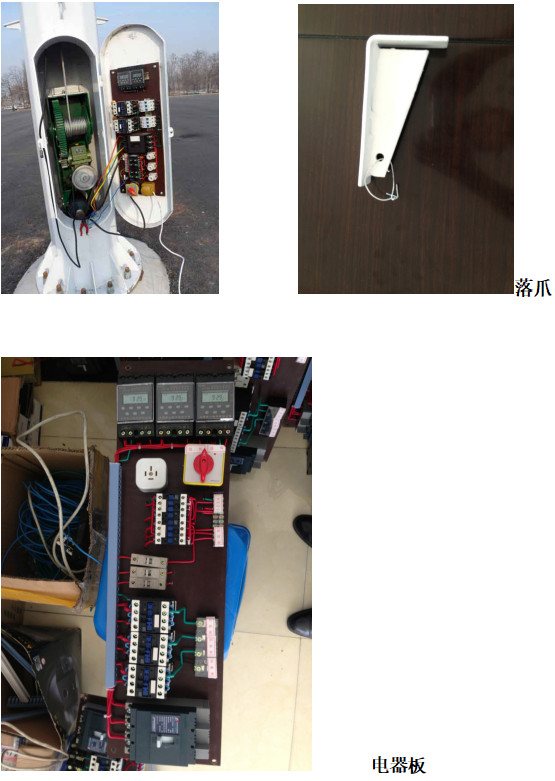

7.安装电器板和落爪

6

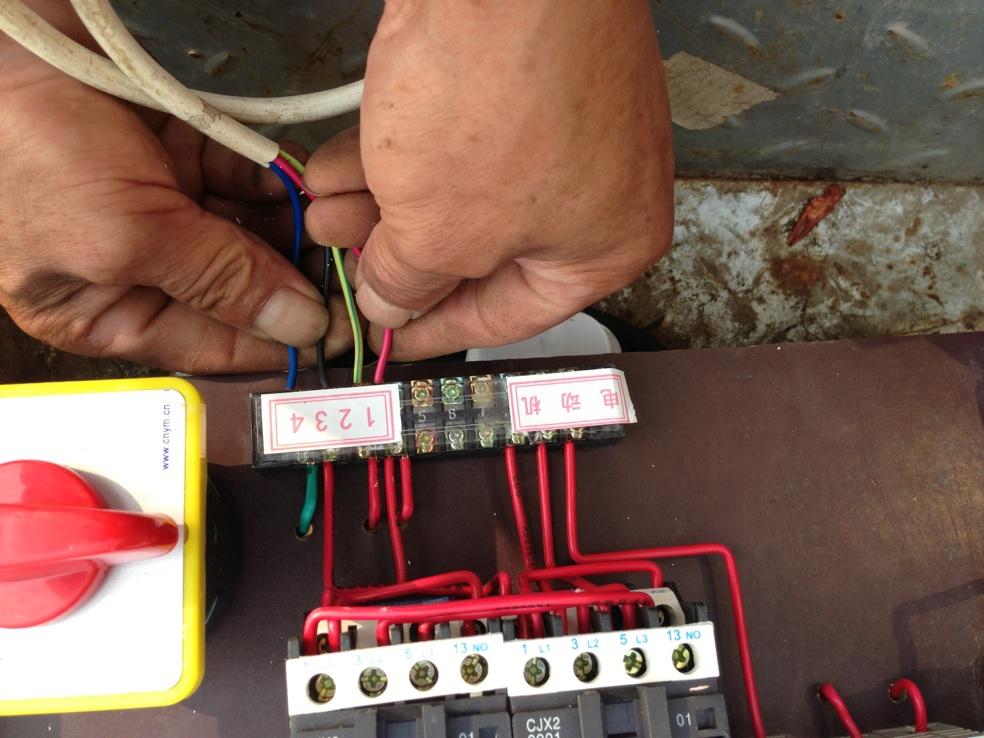

行程开关接线

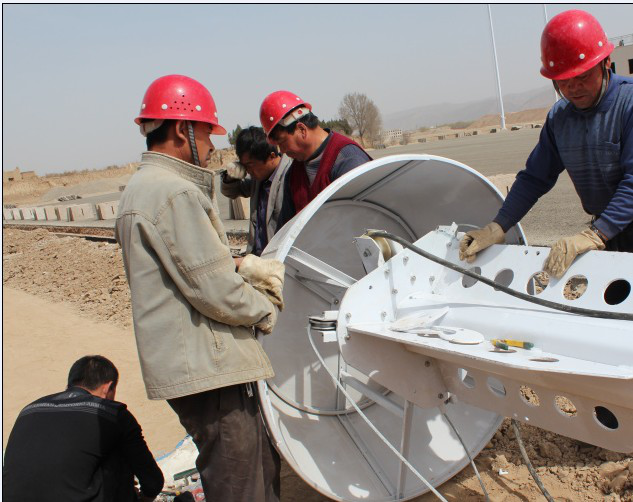

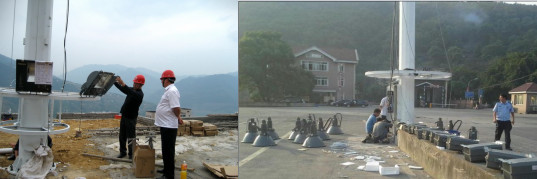

9.固定灯盘,安装灯具

  挂钩圈用螺栓固定在灯盘上。主电缆一头固定在挂钩圈的铁圈处,主电缆在此次用护套线分头进各个灯具。

  3根副钢丝绳扣在灯盘上,调试灯盘水平。

 装好灯具接入临时电源,测试每路控制光源是否正常亮。(不可接入主电缆)

7

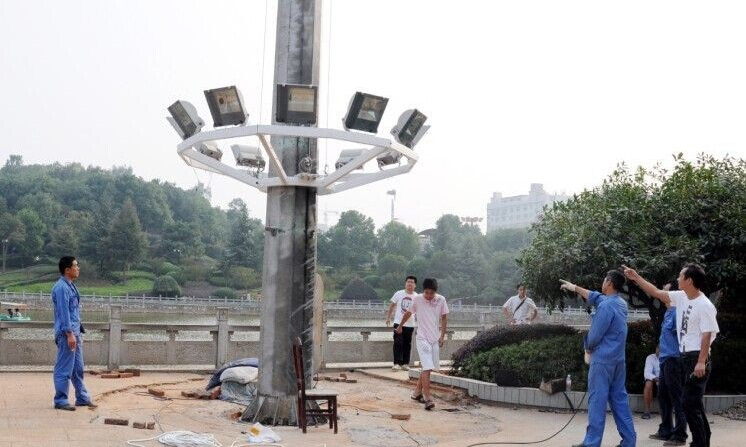

8.调试升降系统

  图片5特别注意升降时,人不可站在灯盘下方,把遥控器连接到电器板中,人离开灯杆4M,用遥控器操作升降(如果要上升灯盘先把电器板中开关调至挂钩位置,然后操作。如果要下降灯盘先把电器板中开关调至脱钩位置,然后操作。绿按钮是上升,黑色按钮是下降,红色按钮停止,如果上升和下降按钮操作相反,需把电器板中的电动机接线重新调整下)。灯盘升降前先用遥控器测试下升降是不是工作正常,升降系统正常后,开始上升灯盘,灯盘到灯杆顶部要到挂钩时,目视以点控缓慢往上,如到挂钩时,灯盘不停止时,停止升降在钢丝上做个记号,手控往下点一下,使灯盘挂钩圈挂在挂钩上。(此时看灯杆内部钢丝绳,用手晃动,不用劲能晃动时说明已经挂钩好;如果钢丝绳有劲,说明挂钩没有挂好,重复步骤,在继续试。实在挂不上,就以3根钢丝绳吊灯盘。)


灯杆上升开关调到挂钩位置


灯杆下降开关调到挂钩位置

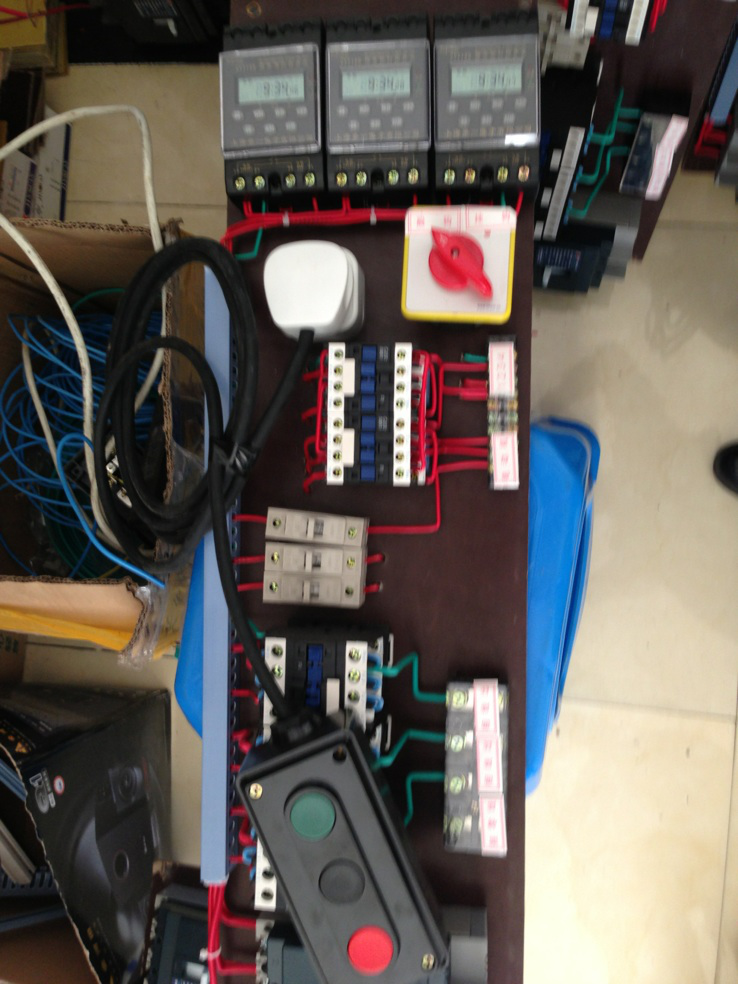

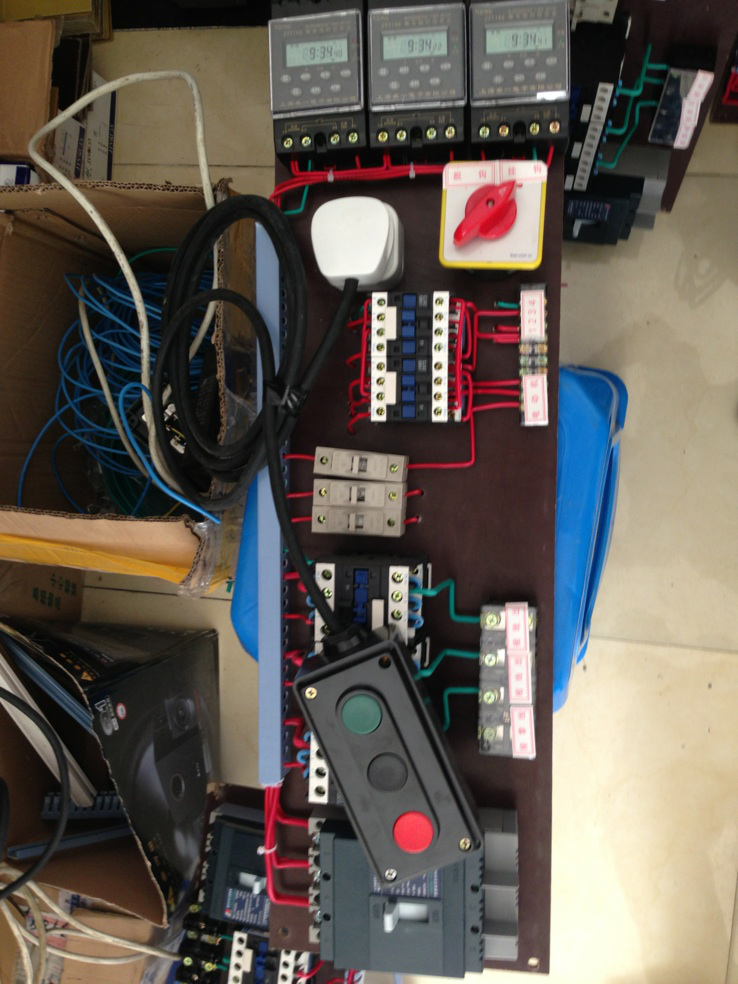

绿按钮是上升,黑色按钮是下降,红色按钮停止

9.接入电源

  主电缆接入电器板,外接电源接入电器板,设置时空钟,安装完成。



注意事项:

1.操作前必须检查蜗轮减速箱的油量及齿轮是否润滑,否则不准启动。

2.灯盘升降前要拆除电器板中的主电缆。

3.灯架不准载人运动。

4.高杆灯门子必须关牢、关死,以免雨水进入,烧坏电路板,影响高杆灯正常使用。

5.每年由专人进行一次升降操作,对卷扬机、钢丝绳进行检查。









高杆灯线路图
